全部分類(lèi)
固態(tài)電解質(zhì)
產(chǎn)品編號
1
產(chǎn)品描述
參數
固體電解質(zhì)作為全固態(tài)鋰離子電池與傳統液態(tài)電池的根本區別,是實(shí)現全固態(tài)電池能量穩定傳輸的關(guān)鍵,是全固態(tài)電池邁向商業(yè)化的基石。固體電解質(zhì)(SSE)是?種固體離子導體電解質(zhì),對于代替在鋰離子電池中的液體電解質(zhì),它可用于電能存儲(EES)中。主要優(yōu)點(diǎn)是增加安全性,無(wú)有毒有機液體泄漏、低易燃性、不揮發(fā)、機械和熱穩定性、易加工性、低自放電率,可實(shí)現的更高功率密度和可循環(huán)性。
磷酸鈦鋁鋰(LATP)與其他固體電解質(zhì)相比,它的化學(xué)穩定性比較好,特別是高電壓穩定性和空氣中的化學(xué)穩定性,并且離子電導率也可以在實(shí)用程度上接受的水平,目前通過(guò)合適元素的摻雜可以達到 1.0*10-3S·m-1 ;在電極表面包覆、離子導電劑、復合電解質(zhì)薄膜以及隔膜涂覆上都有很好的應用前景。
磷酸鹽固體電解質(zhì)產(chǎn)品參數:(詳細產(chǎn)品參數請向我司銷(xiāo)售人員索?。?/font>
規格 |
GN10水系漿料 |
GN20油系漿料 |
GN30微米粉體 |
GN40納米粉體 |
GN40-L低水分納米粉體 |
檢測方法 | ||||
外觀(guān) | 乳白色漿料 | 乳白/淡黃漿料 | 白色粉體 | 目視 | ||||||
包裝 | 桶裝 | 桶裝 | 袋裝 | 袋裝 | 袋裝 | 目視 | ||||
化學(xué)成份 | Li2O-AI2O3-TiO2-MOx-PO4 | / | ||||||||
物相結構 | 菱方相,無(wú)雜質(zhì),符合PDF-35-0754 | X射線(xiàn)衍射儀 | ||||||||
室溫固相離子電導率/S.m-1 | ≥5*10-4 | 粉末壓片后燒結 | ||||||||
PH值 | 6.0±1.0 | - | 7.0±1.0 | 6.5±1.0 | 7.0±1.0 | PH計 | ||||
水分(ppm) | - | ≤1000 | ≤1000 | ≤10000 | ≤2000 | 卡爾費休水分儀 | ||||
料徑D50(nm) | 100-500 | 100-500 | 1000-10000 | 150-600 | 400-800 | 激光粒度儀 | ||||
固含量(%wt) | 5-40 | 5-30 | - | - | - | / | ||||
振實(shí)密度/g.cm-3 | - | - | 0.8-1.5 | 0.3-0.8 | 0.4-0.8 | 振實(shí)密度儀 | ||||
比表面積/m2.g-1 | - | - | ≤5 | ≤40 | ≤10 | - | ||||
磁性物質(zhì)(ppb) | ≤50 | ≤150 | - | |||||||
金屬雜質(zhì)含量(ppm)檢測方法:ICP-MS | ||||||||||
項目 | Fe | Co | Ni | Cu | Cr | Zn | K | Ca | Na | Mg |
粉體數值 | ≤100 | ≤30 | ≤10 | ≤50 | ≤50 | ≤5 | ≤1000 | ≤500 | ≤600 | ≤100 |
漿料數值 | ≤20 | ≤5 | ≤5 | ≤10 | ≤10 | ≤1 | ≤200 | ≤100 | ≤100 | ≤10 |

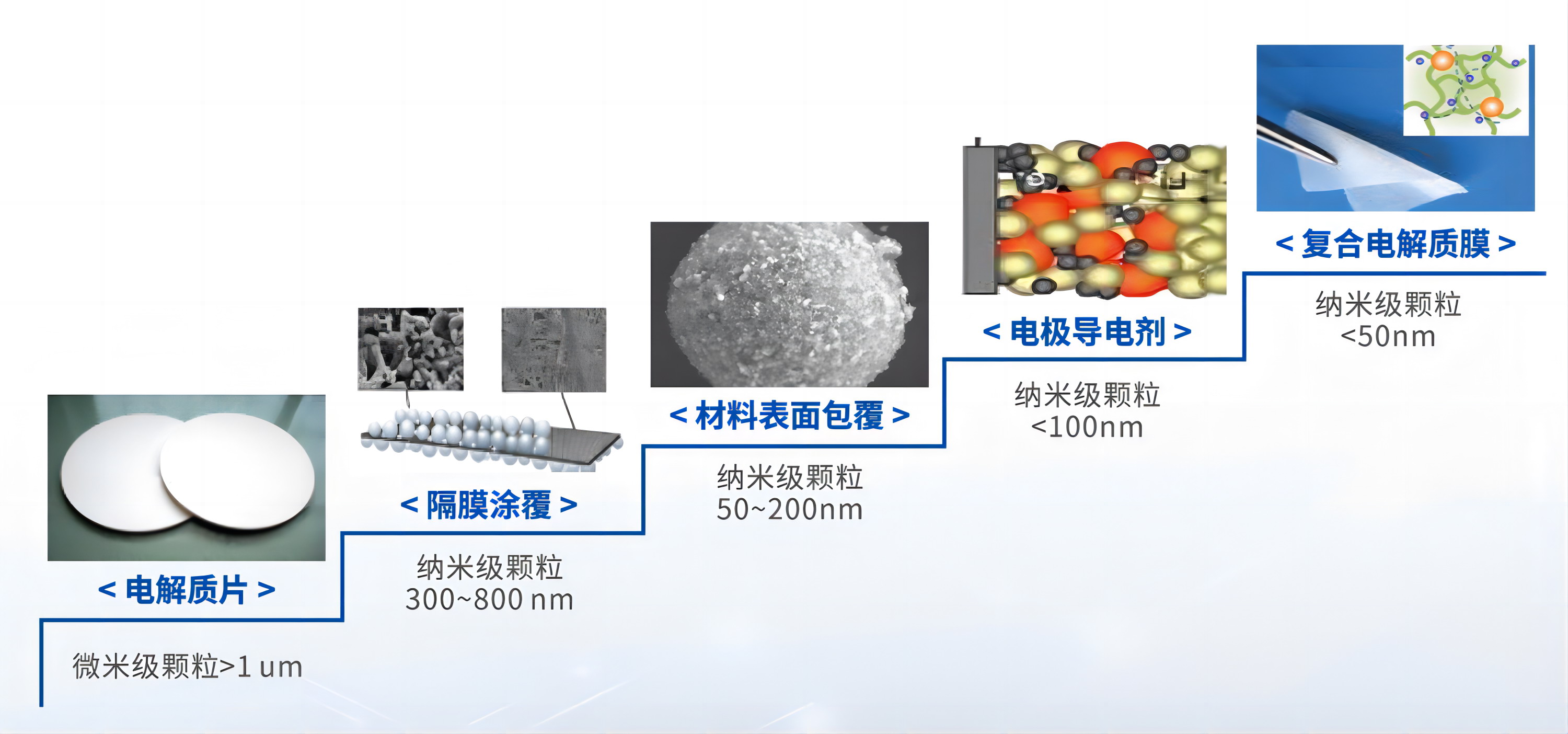

應用場(chǎng)景
關(guān)鍵詞:
固態(tài)電解質(zhì)
LATP
磷酸鈦鋁鋰
廈門(mén)固納
固態(tài)電池
未找到相應參數組,請于后臺屬性模板中添加
上一個(gè)
無(wú)
下一個(gè)
無(wú)
更多產(chǎn)品

銷(xiāo)售部:0592-6800614
傳真:0592-6800674
郵編:361027
郵箱:sales@knano.com.cn
辦公地址:廈門(mén)市海滄區東孚大道2881號16棟二樓

【凱納石墨烯】微信公眾號
在線(xiàn)留言
